Produktdetails:
Zahlung und Versand AGB:
|
Gegenwärtige Bewertung: | 1.0AMP | ContacContact Resistancet: | 20mΩ maximal |
---|---|---|---|
Widerstands-Spannung: | 500V AC/DC | Isolationswiderstand: | Minute 1000MΩ |
Betriebs-Temperatur: | -40℃ zu +105℃ | Kontakt-Material: | Messing |
Kontaktversilberung: | Au oder Sn über Ni | Isolatormaterial: | PA6T/PA9T/PBT+30% GF (UL94V-0) |
Markieren: | weiblicher PWB-Titel,Rechtwinkliges PWB-Verbindungsstück |

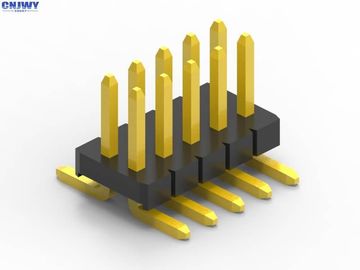

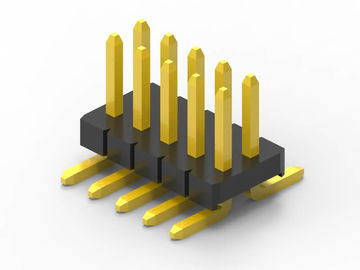

1,27 Millimeter männliches Pin-Titel-Verbindungsstück mit KAPPE Spule, die SMT-Art verpackt
Spezifikationen:
1. Neigung: 1.27mm (0,079")
2. Verbindungsstück-Name: Titel PWB-Verbindungsstück-/Pin
3. Isoliermaterial: PA6T UL 94-V0
4. Kontakt-Material: Kupferlegierung
5: Montage-Art: SMD/SMT
6: Zahl der Reihe: Doppel
7: Kontaktoberfläche: Gold über Nickel
8: Beendigung: Lötmittel
9: Farbnorm (Schwarzes) oder wird besonders angefertigt
10: Gegenwärtige Bewertung: 1,0 AMPERE
11: Widerstands-Spannung: 500 V AC/DC
12: Durchgangswiderstand: 20mΩ maximal
13: Kontakt-Form: Quadrat Pin
14: Pin-Länge: Kundenbezogenheit
15: Pin verfügbar: 2 Stifte bis 50 Stifte
Was ist ein PWB-Verbindungsstück?
Leiterplatteverbindungsstücke sind die Verbindungssysteme, die an PCBs angebracht werden. Gewöhnlich werden PWB-Verbindungsstücke zu den Übertragungssignalen oder zur Energie von einem PWB zu anderen oder nach oder von dem PWB von einer anderen Quelle in der Ausrüstungsgestalt benutzt. Sie stellen eine einfache Methode des Entwurfs für Fertigung zur Verfügung, da das PCBs nicht miteinander fest verdrahtet sind und in einem Produktionsverfahren später zusammengebaut werden können.
PWB-Verbindungsstückorientierungen
Das Ausdruck PWB-Verbindungsstück bezieht sich ein auf grundlegendes mehrpoliges Verbindungssystem, gewöhnlich in einem rechteckigen Plan. Ein fügendes Paar PWB-Verbindungsstücke entweder ist für Brett-zubrett oder Kabel-zubrett (Draht-zubrett). Die Brett-zubrettpläne können eine Strecke der PWB-Verbindungsorientierungen geben, ganz basiert auf den 90-Grad-Erhöhungen:
Andere Namen für PWB-Verbindungsstücke
PWB-Verbindungsstücke können als PWB-Verbindungsprodukt bekannt. Spezifische Ausdrücke werden auch für die zwei Seiten der Verbindung verwendet. Männliche PWB-Verbindungsstücke gekennzeichnet häufig als Pin-Titel, da sie einfach Reihen von Stiften sind. Weibliche PWB-Verbindungsstücke können genannt werden Sockets, Behälter oder sogar (ein wenig verwirrend) Titel-Behälter.
Produkt-Anwendung:
Männlicher Stifttitel weit verbreitet in der unterschiedlichen Industrie wie Automobil, medizinische Ausrüstung, Computer und so weiter. als unten Bild ist Anwendungsszenario. Bild ist Beschränkung, denn mit weitere Einzelheiten, die Sie mit unserem Verkaufstee direkt in Verbindung treten können
