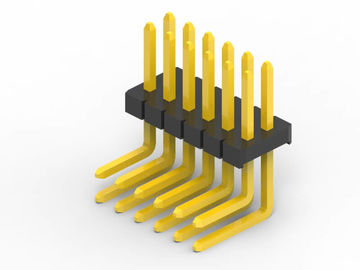

Minute des 1.27mm Pin PWB-Titel-Verbindungsstück-Isolationswiderstand-1000MΩ

Minute des 1.27mm Pin PWB-Titel-Verbindungsstück-Isolationswiderstand-1000MΩ

Was ist ein PWB-Verbindungsstück?

Leiterplatteverbindungsstücke sind die Verbindungssysteme, die an PCBs angebracht werden. Gewöhnlich werden PWB-Verbindungsstücke zu den Übertragungssignalen oder zur Energie von einem PWB zu anderen oder nach oder von dem PWB von einer anderen Quelle in der Ausrüstungsgestalt benutzt. Sie stellen eine einfache Methode des Entwurfs für Fertigung zur Verfügung, da das PCBs nicht miteinander fest verdrahtet sind und in einem Produktionsverfahren später zusammengebaut werden können.

PWB-Verbindungsstückorientierungen

Das Ausdruck PWB-Verbindungsstück bezieht sich ein auf grundlegendes mehrpoliges Verbindungssystem, gewöhnlich in einem rechteckigen Plan. Ein fügendes Paar PWB-Verbindungsstücke entweder ist für Brett-zubrett oder Kabel-zubrett (Draht-zubrett). Die Brett-zubrettpläne können eine Strecke der PWB-Verbindungsorientierungen geben, ganz basiert auf den 90-Grad-Erhöhungen:

• Ähnlichkeit oder Mezzanin – beide Verbindungsstücke sind vertikale Orientierung;
• 90 Grad, rechtwinklig, Motherboard zur aufgesteckten Platine – ein Verbindungsstück ist vertikal, horizontales eins;
• 180 Grad, koplanar, Rand-zu-Rand – beide Verbindungsstücke sind horizontale Orientierung.

Andere Namen für PWB-Verbindungsstücke

PWB-Verbindungsstücke können als PWB-Verbindungsprodukt bekannt. Spezifische Ausdrücke werden auch für die zwei Seiten der Verbindung verwendet. Männliche PWB-Verbindungsstücke gekennzeichnet häufig als Pin-Titel, da sie einfach Reihen von Stiften sind. Weibliche PWB-Verbindungsstücke können genannt werden Sockets, Behälter oder sogar (ein wenig verwirrend) Titel-Behälter.

Spezifikationen:

1. Neigung: 1.27mm (0,079")

2. Verbindungsstück-Name: Titel PWB-Verbindungsstück-/Pin

3. Isoliermaterial: PA6T UL 94-V0

4. Kontakt-Material: Kupferlegierung

5: Montage-Art: SMD/SMT

6: Zahl der Reihe: Doppel

7: Kontaktoberfläche: Gold über Nickel

8: Beendigung: Lötmittel

9: Farbnorm (Schwarzes) oder wird besonders angefertigt

10: Gegenwärtige Bewertung: 1,0 AMPERE

11: Widerstands-Spannung: 500 V AC/DC

12: Durchgangswiderstand: 20mΩ maximal

13: Kontakt-Form: Quadrat Pin

14: Pin-Länge: Kundenbezogenheit

15: Pin verfügbar: 2 Stifte bis 50 Stifte

Warum CNJWY wählen Sie

1. Automatische Produktion

Mehr als 80% CNJWY Produkte werden durch Fließbänder der vollautomatischen Fertigung gemacht. Da intelligent, mehr und mehr weit, sind wir könnten die Entwicklung der Zeiten nur anpassen gebräuchlich, damit wir die meisten qualifizierten Produkte zu unseren Kunden zur Verfügung stellen konnten.

2. Lieferung rechtzeitig

Jeder Kunde ist unterscheidend, also müssen wir jede Lieferung in der Zeit machen, jede Möglichkeit zu schätzen, die von unseren Kunden gegeben wird.

3. Machen Sie Wert

Geschäft ist wie eine lange Reise. Der Wert ist die Ansichten auf dem Weg. Wert für die Kunden zu machen ist, Wert für die Firma zu machen, da gegenseitiges mit Gewinn für beide Parteien unser Ziel ist.

4. Sofortige Antwort

Jeder erhält in Schwierigkeiten ab und zu, selben wie Arbeitszeit. Sofortige Antwort wäre möglicherweise möglich, um die Probleme zu lösen, die Kunden in der Zeit sich treffen.

Produkt-Anwendung:

Männlicher Stifttitel weit verbreitet in der unterschiedlichen Industrie wie Automobil, medizinische Ausrüstung, Computer und so weiter. als unten Bild ist Anwendungsszenario. Bild ist Beschränkung, denn mit weitere Einzelheiten, die Sie mit unserem Verkaufsteam direkt in Verbindung treten können
