Produktdetails:
Zahlung und Versand AGB:
|
Gegenwärtige Bewertung: | 1.5Amp | ContacContact Resistancet: | 20mΩ maximal |
---|---|---|---|
Widerstands-Spannung: | 500V AC/DC | Isolationswiderstand: | Minute 1000MΩ |
Betriebs-Temperatur: | -40℃ zu +105℃ | Kontakt-Material: | Messing |
Kontaktversilberung: | Au oder Sn über Ni | Isolatormaterial: | PA6T/PA9T/LCP+30% GF (UL94V-0) |
Markieren: | PWB-Stiftverbindungsstück,weiblicher PWB-Titel |

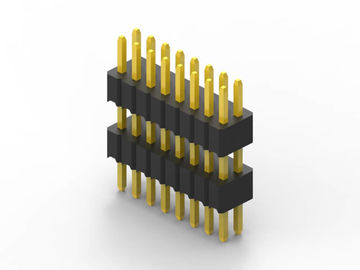

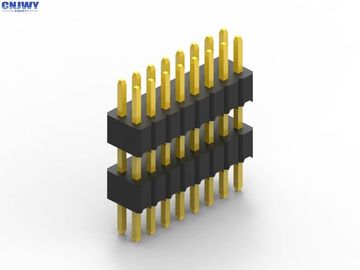

Doppeltes Plastikschwarzes LCP materielles PWB-Titel-Verbindungsstück-Doppelreihen-Goldblitz
Qucik-Details:
Verbindungsstück-Art | Pin |
Kontakt-Art | Mannpin |
Neigung | 2.54mm (0,1") |
Steckt verfügbares fest | 2Pins zu 100Pins |
Verbindungsstück-Name | PWB-Verbindungsstück |
Montage-Art | Durch Loch |
Zahl von Reihen | Einzeln |
Beendigung | Lötmittel |
Kontaktoberfläche | Gold über Nickel |
Operations-Temperatur | -40℃ zu +105℃ |
Isoliermaterial | PA6T UL94V-0 |
Gegenwärtige Bewertung | 3.0A |
Widerstands-Spannung | 500V AC/DC |
Isolierungs-Farbe | Schwarzes |
Kontakt-Material | Kupferlegierung |
Was ist ein PWB-Verbindungsstück?
Leiterplatteverbindungsstücke schließen Systeme, die zu den Übertragungssignalen oder zur Energie von einem PWB zu anderen benutzt werden, oder nach oder von dem PWB von einer anderen Quelle in der Ausrüstungsgestalt an. Da PCBs nicht miteinander fest verdrahtet sind und in einem Produktionsverfahren später zusammengebaut werden können und stellen eine einfache Methode des Entwurfs für Fertigung bereit.
PWB-Verbindungsstückorientierungen
Das Ausdruck PWB-Verbindungsstück bezieht sich ein auf grundlegendes mehrpoliges Verbindungssystem, gewöhnlich in einem rechteckigen Plan. Ein fügendes Paar PWB-Verbindungsstücke entweder ist für Brett-zubrett oder Kabel-zubrett (Draht-zubrett). Die Brett-zubrettpläne können eine Strecke der PWB-Verbindungsorientierungen geben, ganz basiert auf den 90-Grad-Erhöhungen: Ähnlichkeit oder Mezzanin – beide Verbindungsstücke sind vertikale Orientierung; 90 Grad, rechtwinklig, Motherboard zur aufgesteckten Platine – ein Verbindungsstück ist vertikal, horizontales eins; 180 Grad, koplanar, Rand-zu-Rand – beide Verbindungsstücke sind horizontale Orientierung.
Andere Namen für PWB-Verbindungsstücke
PWB-Verbindungsstücke bekannt als PWB-Verbindungsprodukt. Spezifische Ausdrücke werden auch für die zwei Seiten der Verbindung verwendet. Es gibt auch einige andere Namen für PWB-Verbindungsstücke: Männliche PWB-Verbindungsstücke normalerweise bezogene Pin-Titel, da sie einfach Reihen von Stiften sind, während weibliche PWB-Verbindungsstücke genannt als Sockel, Behälter oder sogar (ein wenig verwirrend) Titel-Behälter.
