Produktdetails:
Zahlung und Versand AGB:
|
Stellplatz: | 2.00mm | Zahl der Reihe: | Dual |
---|---|---|---|
Plastikhöhe: | 4,3 mm | Betriebstemperatur: | -40℃ zu 105℃ |
Port: | Shenzhen | Service: | OEM / ODM |
Markieren: | Stifttitelbuchse,rechtwinkliger weiblicher Titel |

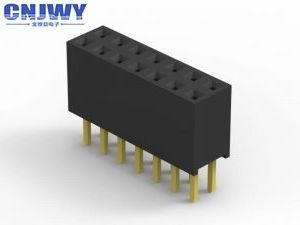

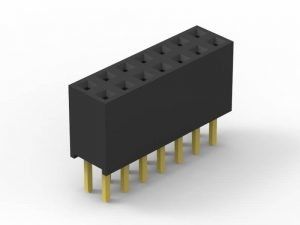

weibliches Titel-Verbindungsstück-Doppelreihe 2.00mm Neigungs-26Pins durch Loch
Spezifikationen:
Produkt-Name | Weiblicher Titel |
Neigung | 2.00mm (0,079") |
Kontakt-Art | Flanschdose |
Art | Brett zum Brett |
Isolierungs-Höhe | 4.0mm |
Befestigungs-Art | Gegentakt |
Kontaktoberfläche | Gold über Ni |
Isolierungs-Farbe | Schwarzes |
Betriebstemperatur | -40℃ zu 105℃ |
Gegenwärtige Bewertung | 2.0AMP |
Widerstands-Spannung | 500V AC/DC |
Durchgangswiderstand | 20mΩ maximal |
Isolationswiderstand | Minute 1000MΩ |
Kontakt-Material | Phosphor-Bronze |
Isolator-Material | PA6T+30% GF UL94V-0 |
Was ist ein PWB-Verbindungsstück?
Leiterplatteverbindungsstücke sind die Verbindungssysteme, die an PCBs angebracht werden. Gewöhnlich werden PWB-Verbindungsstücke zu den Übertragungssignalen oder zur Energie von einem PWB zu anderen oder nach oder von dem PWB von einer anderen Quelle in der Ausrüstungsgestalt benutzt. Sie stellen eine einfache Methode des Entwurfs für Fertigung zur Verfügung, da das PCBs nicht miteinander fest verdrahtet sind und in einem Produktionsverfahren später zusammengebaut werden können.
PWB-Verbindungsstückorientierungen
Das Ausdruck PWB-Verbindungsstück bezieht sich ein auf grundlegendes mehrpoliges Verbindungssystem, gewöhnlich in einem rechteckigen Plan. Ein fügendes Paar PWB-Verbindungsstücke entweder ist für Brett-zubrett oder Kabel-zubrett (Draht-zubrett). Die Brett-zubrettpläne können eine Strecke der PWB-Verbindungsorientierungen geben, ganz basiert auf den 90-Grad-Erhöhungen:
Andere Namen für PWB-Verbindungsstücke
PWB-Verbindungsstücke können als PWB-Verbindungsprodukt bekannt. Spezifische Ausdrücke werden auch für die zwei Seiten der Verbindung verwendet. Männliche PWB-Verbindungsstücke gekennzeichnet häufig als Pin-Titel, da sie einfach Reihen von Stiften sind. Weibliche PWB-Verbindungsstücke können genannt werden Sockets, Behälter oder sogar (ein wenig verwirrend) Titel-Behälter.
Warum CNJWY wählen Sie:
1. Hochwertige Garantie
CNJWY hat sich auf das Verbessern der Qualitätskontrollsysteme konzentriert und angestrebt, hochwertige Produkte zur Verfügung stellend, die gepaßtes Zertifikat ISO9001 jahrelang.
Preis 2.Competitive
Wir haben ein ganzes Satzproduktionsverfahren, die die Galvanisierung einschließen und stempeln, Spritzen, Versammlung, um unseren konkurrenzfähigen Preis sicherzustellen.
3. Kundengebundenes Verpacken
Alle Produkte sind für das kundengebundene Verpacken entsprechend Ihrer Nachfrage verfügbar.
4. Schnelle Lieferung
Das leistungsfähigste Produzieren macht schnelle Lieferung, die sich der Vorbereitungs- und Anlaufzeit immer vor Ihrer Erwartung vergewissern würde.
Produkt-Anwendung:
Weiblicher Titel weit verbreitet in der unterschiedlichen Industrie wie Automobil, uva, Balancenauto und so weiter. als unten Bild ist Anwendungsszenario. Bild ist Beschränkung, denn mit weitere Einzelheiten, die Sie mit unserem Verkaufsteam direkt in Verbindung treten können.
