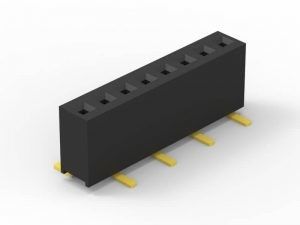

Gerader weiblicher Titel Smd, Neigung des einzelne Reihen-weibliche Titel-1.27mm

Gerader weiblicher Titel Smd, Neigung des einzelne Reihen-weibliche Titel-1.27mm

Produkt-Anwendung:

Im Allgemeinen werden weibliche Titel mit entsprochenen Stifttiteln benutzt, um hergestellte Module in der elektronischen Industrie zu beenden. Wie unter Ihnen kann etwas von Anwendungsbereich finden.

Spezifikationen:

1. Neigung: 1.27mm

2. Verbindungsstück-Name: PWB-Verbindungsstück/weiblicher Titel

3. Isoliermaterial: PA6T UL 94-V0

4. Kontakt-Material: Kupferlegierung

5: Montage-Art: Durch Loch

6: Zahl der Reihe: Einzeln

7: Kontaktoberfläche: Gold über Nickel

8: Beendigung: Lötmittel

9: Farbe: Schwarzes

10: Gegenwärtige Bewertung: 1.0A

11: Widerstands-Spannung: 500V AC/DC

12: Durchgangswiderstand: 20mΩ maximal

13: Kontakt-Form: Quadrat Pin

14: Pin-Länge: Kundenbezogenheit

15: Pin verfügbar: 2Pins zu 80Pins

16. Betriebstemperatur: - 40℃ zu 105℃

Was ist ein PWB-Verbindungsstück?

Leiterplatteverbindungsstücke sind die Verbindungssysteme, die an PCBs angebracht werden. Gewöhnlich werden PWB-Verbindungsstücke zu den Übertragungssignalen oder zur Energie von einem PWB zu anderen oder nach oder von dem PWB von einer anderen Quelle in der Ausrüstungsgestalt benutzt. Sie stellen eine einfache Methode des Entwurfs für Fertigung zur Verfügung, da das PCBs nicht miteinander fest verdrahtet sind und in einem Produktionsverfahren später zusammengebaut werden können.

PWB-Verbindungsstückorientierungen

Das Ausdruck PWB-Verbindungsstück bezieht sich ein auf grundlegendes mehrpoliges Verbindungssystem, gewöhnlich in einem rechteckigen Plan. Ein fügendes Paar PWB-Verbindungsstücke entweder ist für Brett-zubrett oder Kabel-zubrett (Draht-zubrett). Die Brett-zubrettpläne können eine Strecke der PWB-Verbindungsorientierungen geben, ganz basiert auf den 90-Grad-Erhöhungen:

• Ähnlichkeit oder Mezzanin – beide Verbindungsstücke sind vertikale Orientierung;
• 90 Grad, rechtwinklig, Motherboard zur aufgesteckten Platine – ein Verbindungsstück ist vertikal, horizontales eins;
• 180 Grad, koplanar, Rand-zu-Rand – beide Verbindungsstücke sind horizontale Orientierung.

Andere Namen für PWB-Verbindungsstücke

PWB-Verbindungsstücke können als PWB-Verbindungsprodukt bekannt. Spezifische Ausdrücke werden auch für die zwei Seiten der Verbindung verwendet. Männliche PWB-Verbindungsstücke gekennzeichnet häufig als Pin-Titel, da sie einfach Reihen von Stiften sind. Weibliche PWB-Verbindungsstücke können genannt werden Sockets, Behälter oder sogar (ein wenig verwirrend) Titel-Behälter.

Wie zum Verpacken

Wir stellen Methoden der flexiblen Verpackung zur Verfügung, um verschiedene Bedingungen zu erfüllen. Für weibliches Titelverbindungsstück gibt es vier Methoden des Verpackens:
1. Behälter-Verpackung, passend für manuelle Versammlung.
2. Rohr-Verpackung, passend für manuelle Versammlung.
3. Spulen-Verpackung mit dem Band, passend für das Automatenproduzieren
4. Spulen-Verpackung mit der Kappe, passend für das Automatenproduzieren

Warum CNJWY wählen Sie:

1. CONNJWY ist ein langer Weg im Laufe der Jahre gekommen, wenn es lieferte, was wir versprechen und ist stolz auf, was wir bis jetzt erzielt haben.

2. Ihre one-stop Quelle für Komponentenlösungen.

3. Unser Ziel ist herstellen Auftretenverbindungsstück einfach für Sie

4. Unser schneller, innovativer Service garantiert, dass der Bedarf unserer Kunden beantwortet wird

5. Wir bewerten jeden Kunden, kleinen oder mittleren Volumenaufträge keiner Angelegenheit.

6. Unser Geschäft ist nicht gerade über Komponentenversorgung, es ist über das Liefern von Versprechen.
