Produktdetails:
Zahlung und Versand AGB:
|
Gegenwärtige Bewertung: | 0.5AMP | Übergangswiderstand: | 30MΩ maximal |
---|---|---|---|
Widerstands-Spannung: | 500V AC/DC | Isolationswiderstand: | Minute 1000MΩ |
Betriebs-Temperatur: | -20℃ zu +85℃ | Kontakt-Material: | Phosphor-Bronze |
Kontaktversilberung: | Verzinnt | Isolator-Material:: | TPE UL94-V |
Markieren: | Flexibles Flachkabel FFC,flaches Flexflachkabel |

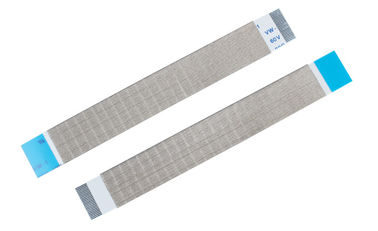

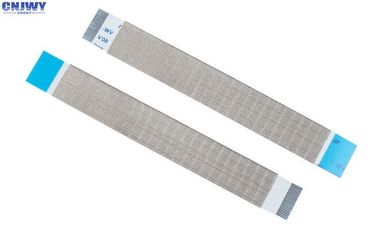

1,0 Millimeter 50 Flachkabel Pin FFC eine Art angewendet in den Auto-Multimedia
Produktübersicht:
Basiert auf dem beträchtlichen FFC-Markt in China, FFC-Ausrichtung, alias Flexile chinesische Übersetzung des Klappen-Kabels (FFC): Flexibles Flachkabel, kann die Zahl frei vorwählen und der Abstand von Drähten, die Beziehung bequemer herstellend, das Volumen von elektronischen Produkten groß verringernd, verringern Produktionskosten, um Produktions-Leistungsfähigkeit zu verbessern, es ist am passendsten für Datenübertragungskabel zwischen mobilen Komponenten und Motherboards, zwischen PWB-Brettern und PWB-Brettern und in miniaturisierten Elektrogeräten. Allgemeine Spezifikationen umfassen 0,5 Millimeter, 0,8 Millimeter, 1,0 Millimeter, 1,25 Millimeter, 1,27 Millimeter, 1,5 Millimeter, 2,0 Millimeter, 2,54 Millimeter und andere Abstandflachkabel.
Technische Parameter FFC-Ausrichtung:
Zahl von Leitern N: Die Anzahl von kupfernen Leitern im Kabel;
Abstand P: Abstand zwischen zwei angrenzenden Leitermitten;
Rand M: Der Abstand zwischen der Mittellinie des äußersten Leiters und dem Rand der Reihenlinie;
Voller Abstandtp: Abstand zwischen den äußersten zwei Leitermitten, TP = P * (N-1);
Gesamtbreite W: Abstand zwischen den zwei Rändern der Reihe, W = P * (N +1);
Produkteigenschaften:
Produkt-Modell | FFC-Flachkabel Atype |
Abstand | 1.0mm |
Pin-Stückchen | 50Pin |
Gegenwärtige Bewertung | 0.5AMP |
Widerstands-Spannung | 500V AC/DC |
Isolationswiderstand | Minute 1000MΩ |
Operations-Temperatur | -20℃ zu +85℃ |
Isolator-Material: | TPE UL94-V |
Kontaktversilberung | Verzinnt |
Zweck des Services:
1. Führungskunde wählen eine beste Verbindung sulotion Weise.
2. freie Probe 20pcs. Stützen Sie mehr als Probe 20pcs für alten Kunden.
3. OEM-/ODMservice. Wir haben ein starkes R&D-Team, zum des Verbindungsstückentwurfs zu stützen.
4. Schnell Antwort, E-Mail-Antwort innerhalb 12hours, on-line-Untersuchung ist-Mail-- willkommen.
5: Service-Haltung: unser Geschäft ist nicht gerade Verbindungsstückversorgung, es ist über deliverying Versprechen.
Wo es verwendet werden muss:
FFC-Kabel ist ein flexibles Flachkabel, das flexibles Flachkabel (FFC) dünner ein verzinnter Flachkupferdraht mit HAUSTIER-Isolierung und weicher ist, willkürlicher Falte, dünne Stärke, die kleine, einfache Verbindung, einfach zu entfernen, einfach, die elektromagnetische Abschirmung zu lösen (EMS) andere Vorteile. Der Anwendungsbereich kann sich auf das folgende Kombinationsdiagramm beziehen:
Doppelreihe 10 Pin-Titel-Verbindungsstück, Mannpin-PWB-Draht zu den Leiterplatten-Verbindern
Gerades Brett, zu verdrahten Neigung 34 des Kasten-Titel-Verbindungsstück-1.27mm des Pin-Goldblitzes
2.54mm 10 Möglichkeiten BAD-PWB-Draht zu den Leiterplatten-Verbindern gerade durch Loch
2 * 20 Pin PWB-Draht zu den Leiterplatten-Verbindern mit Klinke 1,27 Millimeter-Ejektor-Titel
Rechtwinkliger 26 Pin PWB-Draht zur Leiterplatten-Verbinder-Ejektor-Titel-Schwarz-Farbe
