| Typ: | Barrier-Anschlussblock | Verpackung: | PE/Box |
|---|---|---|---|
| Marke: | CNJWY | Widerstands-Spannung: | AC4000V |
| Farbe: | Schwarz | Isolierungs-Material: | PBT, UL94, V-0 |
| Temperatur: | -40℃~120℃ | Terminalkörper: | Messing |
| Markieren: | Platten-Berg-Verteiler,Anschlussblock einstecken |
||
Standard-H=24.7mm Schaltnetzteil US benutzte Sperren-Verbindungsstück 1*08P BAD
Produkt-Name: PWB-Sperren-Verteiler
PWB-Sperren-Verteiler-Verbindungsstück-Anwendung:
PWB-Sperren-Verteiler-Verbindungsstück wird hauptsächlich in den Kommunikationen, Beleuchtung, Sicherheit und ETC… benutzt. Und die Anwendung des steckbaren Anschlusses der Industrie ist die Hauptwanne, wie Frequenzumsetzung, Aufstand, numerisches Bedienfeld, Zugangskontrolleur, Sensor, PLC, Instrumentierung, Macht, Servo-Antrieb, die allgemeinen Anforderungen dieser Anwendungen für steckbare Terminalindustrie sind: Einfügungskraft sollte glatt sein, der Durchgangswiderstand, zum klein zu sein, muss in der Lage sein, das bestimmte Leben und die Ermüdung, so höhere Anforderungen zu treffen für das Metallschrapnellmaterial. Dieses erfordert, dass Produktdesigner bestimmte Erfahrung in der Struktur und im Material haben. Für die Zaunart Terminalanwendungen: Stromversorgung, Relais (besonders doppelter Anschluss), Frequenz
Konverter, die Aufzugsindustrie (kleiner), Klimaanlage.

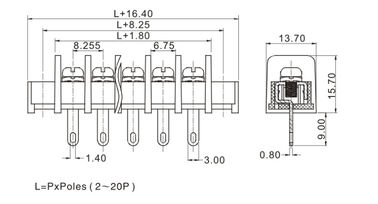

PWB-Sperren-Verteiler-Verbindungsstück TECHNISCHE DATEN:
| Neigung | 8.52mm |
| Polen | 2-24P |
| Schraube | Stahl M3, verzinkt |
| Pin-Titel | Messing, verzinnt |
| Drahtkäfig | Messing-Ni überzogen |
| Unterkunft | PBT, UL94, V-0 |
| Nennspannung | 300V (UL) |
| Nennstrom | 20A |
| Stoßspannung | AC1250V/1Min |
| Drahtstrecke | 22-12AWG |
| Temperaturspanne | -40°C~+105°C |
| Schrauben-Drehmoment | 7 lbf.in |
