Produktdetails:
Zahlung und Versand AGB:
|
Material: | PBT | Kontakt: | Messing |
---|---|---|---|
Isolationswiderstand: | 1000 mΩ | Durchgangswiderstand: | 20mΩ |
Farbe: | Rot/Blau | ||
Markieren: | 2.00mm Schlagmann Pin Header Connector,DS-08P Pin Header Connector,25mA 16 Pin Header Connector |

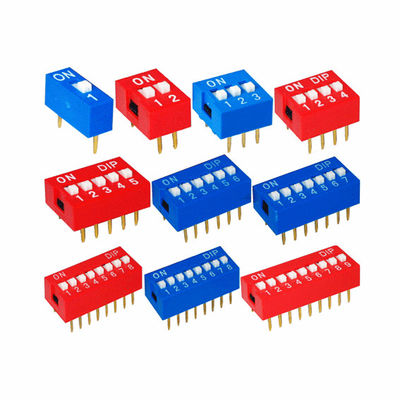

Versorgungs-Nummernscheibestift DS-08P rotes und blaues Gold überzog das 8-Bit--16 Stiftduplex mit langem Leben und guter Qualität
Mechanische Eigenschaften:
1. Operationskraft: 8N (Maximum)
2. Druckknopfanschlag: 2.00mm
3. Service-Temperatur: -20℃~+70℃
4. Lagertemperatur: -40℃~+85℃
Elektrische Leistung:
1. Elektrische Lebensdauer: geprüft unter Spannung von 24VDC und dem Strom von 25mA, fähig zu hin und her sich bewegen auf 2000mal.
2. Nennstrom für seltene Schaltung: 100mA, 50VDC.
3. Nennstrom für häufige Schaltung: 25mA, Widerstandsspannung: 24VDC.
4. Kontaktwiderstand: Maximum 100 m Ω des Anfangswert-Maximums 50 m Ω nach dem Test
5. Isolationswiderstand: das minimale 100 m Ω, 500 VDC.
6. Druckfestigkeit: Minute 500VAC/1
7. Inter-Pfostenkapazitanz: Max. 5pF
8. Schleife: einzelne Auswahl des einzelnen Kontaktes
Schweißender und Reinigungsprozeß:
1. Vergewissern Sie sich, dass der Schalter in der "OFF"-Position während aller Operationen ist.
2. Handschweißen: Benutzen Sie den 30-Watt-Lötkolben, um die Temperatur an 320℃ zu steuern, und die schweißende Zeit ist ungefähr 2 Sekunden.
3. Wellenlöten: Die empfohlene Löttemperatur ist 250+5℃ für 3-5 Sekunden.
4. Reinigungsprozeß: Ultraschallwelle wird für das Säubern benutzt, das bessere Ergebnisse geben kann;
Wenn sie Dampfreinigung verwendet, sollte die Temperatur 51℃ nicht übersteigen.
