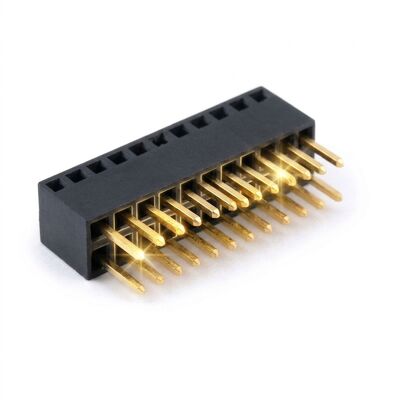

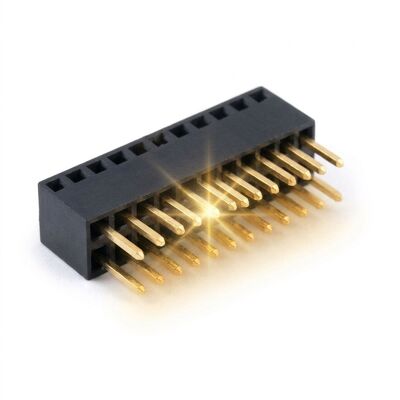

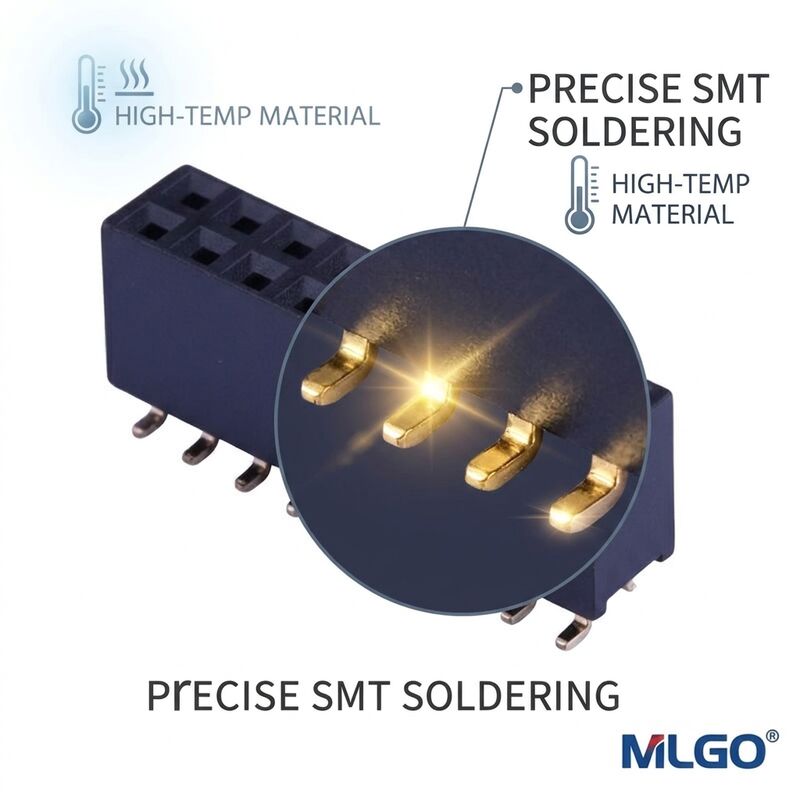

2,54mm bearbeitete Rundstift-Buchsenleiste 40 Pins Gold über Nickel Präzisionsdrehteil

Gestanzte Kontakte sind schnell und preiswert, aber sie können nicht die Federkraft eines bearbeiteten Käfigs erreichen. Diese 2,54-mm-Rundstift-Buchsenleiste besteht aus präzisionsgedrehten Messinghülsen, die jeweils einen Sechs-Finger-Kontaktkäfig tragen, der einen runden oder quadratischen Stift allseitig umschließt. Das Ergebnis ist eine Buchse, deren Einsteckkraft über Hunderte von Zyklen hinweg konstant bleibt, weshalb bearbeitete Buchsen Brandtestplatinen, IC-Testbuchsen und jede Baugruppe dominieren, die während des Service eher einmal als einmal im Werk verbunden und getrennt wird.

Der Isolator ist PPS und nicht Nylon. PPS hält seine Abmessungen bei kontinuierlicher 125-Grad-Celsius-Betriebstemperatur und kriecht nicht, wenn die Buchse in eine Testvorrichtung geklemmt wird, sodass der 2,54-mm-Kontakt-Abstand auch nach Jahren thermischer Zyklen erhalten bleibt. Eine Goldbeschichtung von 0,76 Mikron sitzt über einer 2,5-Mikron-Nickelsperre, hält den Kontaktwiderstand nahe 10 Milliohm und blockiert die Nickeldiffusion, die dünne Blitzbeschichtungen auf billigeren Teilen schließlich stumpf macht.

• Präzisionsgedrehte Kontakte: Jede Messinghülse wird auf einer Schweizer Drehmaschine bearbeitet, wodurch eine konzentrische Bohrung entsteht, die die Einsteckkraft von Stift eins bis Stift vierzig konstant hält.
• Sechs-Finger-Kontaktkäfig: Der interne Käfig greift runde und quadratische Stifte gleichermaßen und behält seine Federkraft weit über die Lebensdauer eines gestanzten Kontakts hinaus bei.
• Gold 0,76 Mikron über Nickel: Eine 2,5-Mikron-Nickelsperre blockiert die Diffusion, sodass der Kontaktwiderstand über die gesamte Lebensdauer nahe 10 Milliohm bleibt.
• PPS-Isolator: Polyphenylensulfid widersteht 260-Grad-Celsius-Löten, Lösungsmitteln und kontinuierlichem 125-Grad-Celsius-Betrieb ohne Dimensionsänderungen.
• Geringe und stabile Einsteckkraft: Die Steckkraft bleibt nach 500 Zyklen vorhersagbar, was die durchkontaktierten Löcher auf überarbeiteten Platinen schützt.
• Sockelbare IC-Footprint: Das 2,54-mm-Einzelreihenformat nimmt Standard-DIP-Umrisse, gedrehte Stiftadapter und Wire-Wrap-Stifte auf.

Bearbeitete Buchsen werden überall dort eingesetzt, wo die Verbindung wiederholtem Einstecken standhalten muss. Brandtest- und Lebensdauertestplatinen verwenden sie, da ein gestanzter Kontakt nach einigen hundert Ofenzyklen seine Federkraft verliert. Automotive-ECU-Programmierer und Kalibrierungsprüfstände verlassen sich auf sie, um die durchkontaktierten Löcher teurer Steuereinheiten zu schützen. Audio- und Instrumentendesigner wählen sie für Operationsverstärker- und DIP-Adapterbuchsen, wo ein fester, niederohmiger Kontakt die Rauschböden niedrig hält. Sie sind auch die Standardwahl für Wire-Wrap-Prototypen, Kristall- und Relaisbuchsen sowie für jede Legacy-Platine, die repariert statt ersetzt wird.

Wir fertigen Hülsen aus Messing oder Berylliumkupfer und können die Golddicke für Vorrichtungen mit hoher Steckzyklenzahl auf 1,27 oder 1,5 Mikron erhöhen. Einzelreihenlängen von 2 bis 40 Positionen sind als Streifenmaterial auf Lager, sodass für kurze Läufe kein neues Werkzeug benötigt wird. Optionale Merkmale umfassen einen geschlossenen Boden zum Schutz der Durchkontaktierung, eine Lötspitzenlänge, die auf 1,6-mm- oder 2,4-mm-Platinen abgestimmt ist, und einen Isolator aus PPS oder Hochtemperatur-PEI. Kundenspezifische Kontaktkäfige für 0,5-mm-Rundstifte und für 0,64-mm-Quadratstifte sind beide erhältlich, und technische Muster werden innerhalb von fünf Arbeitstagen nach Freigabe der Zeichnung geliefert.

Bearbeitete Buchsen verlassen das Werk in antistatischen Röhren mit 20 oder 50 Stück, was die gedrehten Kontakte während des Transports vor seitlichen Stößen schützt. Die Röhren werden in Exportkartons mit Schaumstoff-Endkappen verpackt, und jeder Karton trägt eine Chargennummer, die auf das Beschichtungszertifikat für diesen Lauf verweist. Da die Goldschicht der Kostentreiber dieses Produkts ist, enthält jede Lieferung einen Beschichtungsdickenbericht, der mittels Röntgenfluoreszenz an drei Punkten der Charge gemessen wird. Die Kartons sind mit manipulationssicherem Klebeband versiegelt und mit Feuchtigkeitsindikatoren für den Seefrachtverkehr gekennzeichnet. Händler können neutrale Röhren, Eigenmarkenetiketten und Barcode-Kartons anfordern, und wir führen ein dreijähriges Archiv der Maßberichte für jede versandte Charge.
