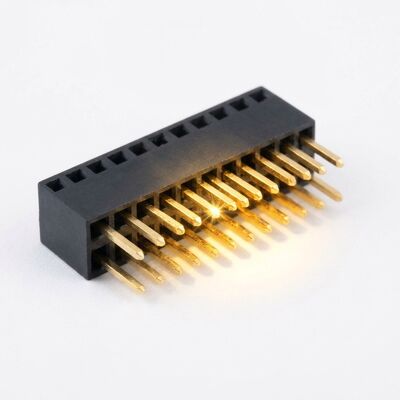

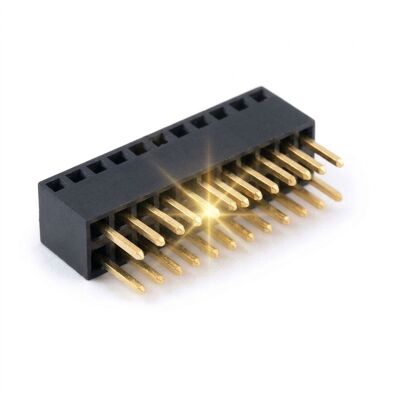

2,54mm Pitch Zweireihiger erhöhter 15mm weiblicher Stiftleistenverbinder mit langen Beinen Stapelbuchse

Einige Platinen können einfach nicht nah beieinander sitzen. Ein Display benötigt Luft hinter sich, eine Leistungstufe benötigt Platz für ihren Kühlkörper, oder eine Tochterplatine muss einen hohen Elektrolytkondensator auf der Hauptplatine überbrücken. Diese erhöhte 2,54-mm-Buchsenleiste mit zwei Reihen löst dieses Problem mit einer Körperhöhe von 15 mm und verlängerten Lötbeinen, wodurch Entwickler den Abstand zwischen den Platinen am Steckverbinder festlegen können, anstatt Abstandshalter und einen zweiten Montageschritt hinzuzufügen.

Der Isolator behält das gleiche 2,54-mm-Kontaktgitter wie eine Standard-Buchsenleiste bei, formt aber den Körper zu einem hohen, gerippten Turm. Vertikale Rippen versteifen den Turm, damit er sich nicht biegt, wenn eine passende Stiftleiste schräg eingeführt wird, und die verlängerten Kontaktschwänze sind lang genug, um 1,6-mm-Platinen zu durchdringen und dennoch eine vollständige Lötkehle auf der Unterseite zu hinterlassen. Goldblitz über Nickel hält die Kontaktfläche stabil, während der hohe Körper den mechanischen Hebel einer tiefen Stapelung absorbiert.

• 15 mm Stapelhöhe:Ein geformter 15-mm-Turm fixiert den Abstand zwischen den Platinen ohne Abstandshalter und spart einen Montageschritt pro Platinenpaar.
• Gerippte Turmgeometrie:Vertikale Rippen versteifen den erhöhten Körper, sodass eine schräge Einführung das Kontaktfeld nicht biegt.
• Verlängerte 3-mm-Lötbeine:Lange Schwänze hinterlassen eine vollständige Kehle auf 1,6-mm-Platinen und bleiben bei Wellenlötverfahren von der Unterseite lötbar.
• Volles 2,54-mm-Raster:Die Kontakte bleiben im Standardabstand, sodass das Teil mit jeder gewöhnlichen männlichen Stiftleiste mit zwei Reihen verbunden werden kann.
• Goldblitz über Nickel:Nickel-Unterplattierung hält den Kontaktwiderstand niedrig und verhindert, dass Kupfer in die Goldschicht wandert.
• Konstante Einsteckkraft:Ausgeglichene Kontaktfedern bedeuten, dass ein 40-poliger Stapel immer noch von Hand ohne Presse eingeführt werden kann.

Erhöhte Buchsen sind die stillen Arbeitspferde der Platinen-Stapelung. Sie halten LCD- und OLED-Treiberplatinen über einer Hauptlogikplatine in Instrumententafeln, heben Kommunikationsmodule von Magneten auf einem Netzteil ab und trennen eine HF-Tochterplatine von verrauschten digitalen Masseflächen. In LED-Beleuchtungssteuerungen heben sie die Treiberplatine an, damit Luft zwischen den beiden Leiterplatten strömen kann. Industrielle Gehäuse verwenden sie anstelle von Messing-Abstandshaltern, da der Steckverbinder die Abstandshaltung und die elektrische Verbindung in einer Platzierung durchführt, was die Montagezeit verkürzt und einen Befestigungsvorgang von der Linie entfernt.

Körperhöhen von 5,0, 8,5, 11,0, 15,0 und 20,0 mm werden alle aus der gleichen Familie von Einsätzen hergestellt, sodass der Wechsel zu einem höheren Stapel den PCB-Footprint nicht verändert. Wir können die Lötanschlüsse auf 4,0 mm für dicke Backplanes verlängern, einen Positionierungsstift für die Pick-and-Place-Ausrichtung formen und eine Polwände hinzufügen, damit die passende Stiftleiste nur in einer Richtung eingeführt werden kann. Für Volumenprogramme kann der Isolator auf PA9T umgestellt werden, wo die Platine durch eine zweite Reflow-Lötung geht, und die Kontakte können mit selektivem 0,38-Mikron-Gold nur im Steckbereich geliefert werden, um Kosten zu kontrollieren.

Stapelbuchsen werden in antistatischen Beuteln zu je 1000 Stück verpackt, wobei die hohen Körper in einer geformten Schale verschachtelt sind, damit die Türme nicht das Gewicht des darüber liegenden Kartons tragen. Jeder Beutel enthält ein Trockenmittel und eine Feuchtigkeitsanzeigekarte. Exportkartons sind für 15 kg Bruttogewicht ausgelegt, mit dem neutralen CNJWY-Etikett bedruckt und mit manipulationssicherem Klebeband verschlossen. Für den Seefrachtverkehr palettieren wir in schrumpffolierten Stapeln mit Kantenschutz, um zu verhindern, dass die Türme unter Last in einem feuchten Container verformt werden. Kundenspezifischer Kartondruck, eigene Markenetiketten und Barcode-Innentaschen sind verfügbar, und jede Charge wird mit einem Höhenmessbericht geliefert, der die tatsächliche Körperhöhe von fünf Stichproben aufzeichnet.
