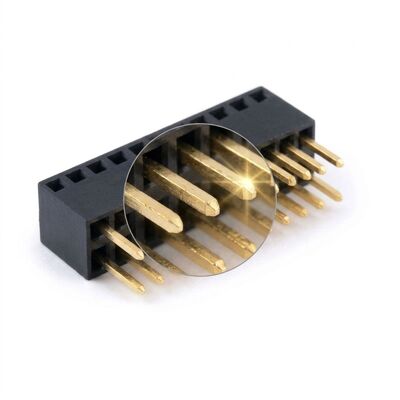

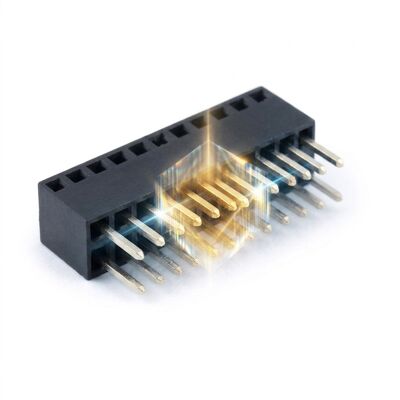

2,54 mm Rastermaß, Hochstrom-5-A-Doppelkontakt-Buchsenleiste, Power-PCB-Buchse

Die meisten 2,54-mm-Header sind für zwei oder drei Ampere ausgelegt, was für Signale in Ordnung und für die Stromversorgung grenzwertig ist. Diese Variante erhöht die Obergrenze auf 5 A pro Kontakt, indem sie an jedem Anschluss zwei unabhängige Federfinger anstelle von einem verwendet, wodurch der leitende Pfad und die Normalkraft gleichzeitig verdoppelt werden. Das dickere Phosphorbronze-Material mit 0,30 mm reduziert auch den Temperaturanstieg, der andernfalls den Strom in einem dichten Steckverbinderblock begrenzen würde.

Da der Kontakt mehr Wärme abgibt, wandert der Isolator zu PA9T und der Körper wird mit breiteren Luftspalten zwischen den Zellen geformt, damit die Wärme das Pin-Feld verlässt, anstatt in das Gehäuse einzudringen. Das Ergebnis ist ein Steckverbinder, der Motorstrom, LED-Treiberstrom oder Heizstrom über denselben 2,54-mm-Footprint führt, den Ingenieure bereits für Signale verwenden, und so einen separaten Anschlussblock auf Platinen vermeidet, auf denen kein Platz dafür ist.

• 5A pro Kontakt:Doppelte Federfinger verdoppeln den leitenden Pfad und die Normalkraft und erhöhen die Nennleistung weit über die üblichen 3A-Buchsen hinaus.
• 0,30 mm Phosphorbronze:Dickeres Kontaktmaterial reduziert den Temperaturanstieg, sodass die Strombelastbarkeit in dichten Blöcken erhalten bleibt.
• Doppelte Kontaktfedern:Zwei unabhängige Finger halten den Druck aufrecht, falls einer nachgibt, was die Zuverlässigkeit bei Vibrationen verbessert.
• PA9T Hochtemperaturkörper:Hält 125 °C Umgebungstemperatur und 260 °C Reflow stand, ohne sich um die Kontaktzellen herum zu erweichen.
• Offene Zellluftzirkulation:Breitere geformte Spalte lassen Wärme aus dem Pin-Feld entweichen, anstatt in den Isolator einzudringen.
• Gleicher 2,54-mm-Footprint:Ersetzt einen Standard-Signal-Header, ohne das Leiterplattenmuster oder den Gegenstecker zu ändern.

Hochstrom-2,54-mm-Header werden dort eingesetzt, wo eine Platine Strom bewegen muss, ohne eine Schraubklemme hinzuzufügen. Motorsteuerungsplatinen verwenden sie, um den Phasenstrom an eine Leistungsstufe zu übergeben, LED-Leuchten verwenden sie, um eine Treiberplatine und eine Lichtmodulplatine zu verbinden, und Batteriemanagementsysteme verwenden sie, um den Strom des Kabelbaums auf die Messplatine zu bringen. Sie finden sich auch in Heizungssteuerungen, wo eine Relaisplatine ohmsche Lasten speist, und in Schienen signaling Modulen, die erhöhten Umgebungstemperaturen standhalten müssen. In jedem Fall transportiert der Steckverbinder mehrere Ampere und hält die Baugruppe wartungsfreundlich.

Wir können den Kontakt an Ihr Stromprofil anpassen: Eine 6A-Variante mit dickerer Beschichtung ist erhältlich, und eine Version mit einem Leistungspaar und den restlichen Positionen als Standard-Signalkontakte wird auf Anfrage gefertigt. Positionen von 2 x 2 bis 2 x 20 werden ohne Werkzeugkosten aus dem Streifen geschnitten. Optionale Merkmale sind eine Polwand zur Verhinderung von umgekehrter Stromeinspeisung, eine Schlüsselposition, Golddicke von 0,76 oder 1,27 Mikron für Programme mit hoher Zuverlässigkeit und ein Positionierungsstift für die automatisierte Montage. Der technische Support umfasst eine Stromabsenkungskurve für Ihre Umgebungstemperatur und Kupferfläche auf der Platine.

Verpackt 1000 Stück pro Antistatikbeutel mit Trockenmittel, zehn Beutel pro Exportkarton. Da diese Teile im Betrieb warm werden, trägt jeder Karton die Produktionslosnummer, die mit dem Stromabsenkungstestprotokoll für diese Charge verknüpft ist. Der Karton ist schaumstoffgefüttert, damit die Kontaktfedern beim Transport nicht vorgespannt werden, und der Innenbeutel ist gegen Feuchtigkeit heißversiegelt. Das Bruttogewicht wird unter 15 kg für den Luftfrachtverkehr gehalten, und der Seefrachtverkehr wird palettiert und stretchgewickelt. Eigenmarken, Barcode-Kartons und fallgeprüfte Verpackungen sind erhältlich. Jede Lieferung enthält einen Kontaktwiderstandsbericht, ein Zertifikat über die Beschichtungsdicke und eine Zusammenfassung des Temperaturanstiegstests.
