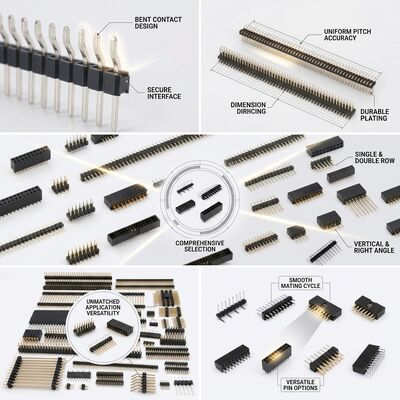

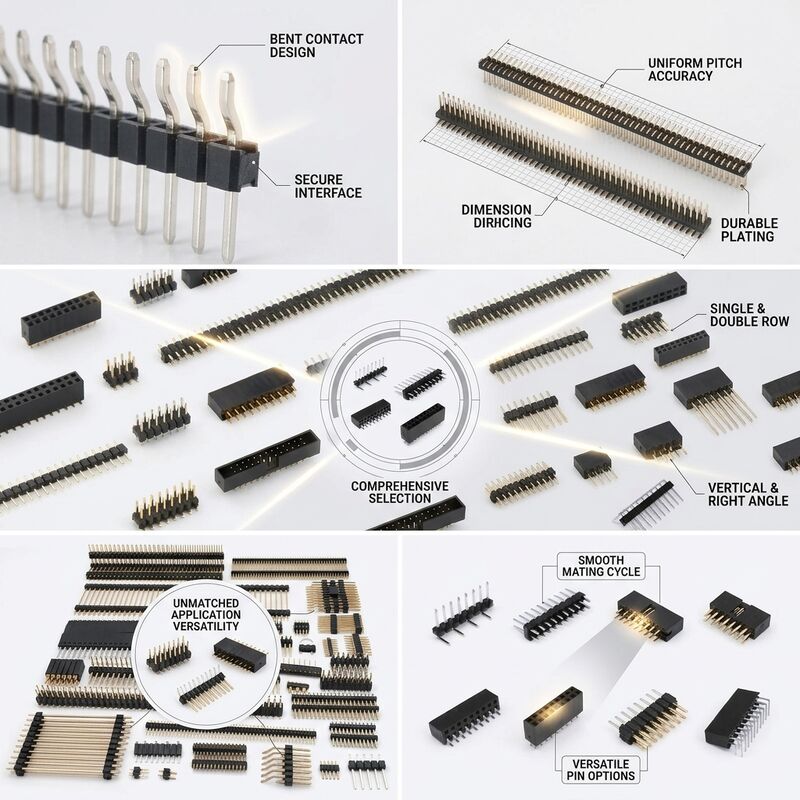

Rechtwinkliger einreihiger Stiftleistensteckverbinder 2,54 mm Rastermaß 90 Grad PCB-Durchsteckmontage

Unser Rechtwinkliger Einreihiger Stiftleisten-Steckverbinder mit 2,54 mm Rastermaß und 90-Grad-PCB-Durchsteckmontage stellt eine präzisionsgefertigte Verbindungslösung dar, die für zuverlässige Board-to-Board- und Wire-to-Board-Verbindungen in anspruchsvollen elektronischen Anwendungen entwickelt wurde. Hergestellt aus Hochtemperatur-PA6T-Thermoplast-Isolierung und präzisionsgestanzten Messingkontakten liefert diese Steckverbinderreihe eine konsistente elektrische Leistung über einen weiten Bereich von Betriebsbedingungen. Die rechtwinklige Konfiguration gewährleistet eine optimale PCB-Platznutzung bei gleichzeitiger Aufrechterhaltung einer hervorragenden Signalintegrität für industrielle Steuerungssysteme, Unterhaltungselektronik, Automobilmodule und medizinische Geräteanwendungen. Jeder Steckverbinder durchläuft eine strenge Qualitätsprüfung, einschließlich Messung des Kontaktwiderstands, Prüfung des Isolationswiderstands und Sichtprüfung unter Vergrößerung, um die Konformität mit internationalen Standards zu gewährleisten.

Das Kontaktsystem verwendet hochleitfähige Messinglegierungsstifte mit selektiver Gold- oder Zinnbeschichtung über einer Nickel-Zwischenschicht, die eine überlegene Korrosionsbeständigkeit und zuverlässige Steckzyklen über den Industriestandards hinaus bietet. Unsere automatisierten Montagelinien verwenden Präzisions-Einsetztechnologie, die eine konsistente Pin-Ausrichtung und Ebenheit gewährleistet, kritische Faktoren für eine erfolgreiche PCB-Montage in der Massenproduktion. Der Isolator ist aus UL94V-0-zertifiziertem PA6T-Material mit 30 % Glasfaserverstärkung geformt, das eine außergewöhnliche thermische Stabilität bis zu einer Dauerbetriebstemperatur von 105 °C bietet und gleichzeitig die Maßhaltigkeit für die automatische Pick-and-Place-Kompatibilität beibehält.

• Platzsparende Ausrichtung: Die 90-Grad-Winkelkonfiguration ermöglicht horizontale Board-to-Board-Verbindungen und reduziert die Gesamthöhe des Gehäuses bei platzbeschränkten Designs
• Doppelte Lötbeine: Geknickte Lötstifte sorgen für eine sichere Vorlötung in den PCB-Löchern und verhindern ein Verrutschen des Steckverbinders während des Wellenlötens

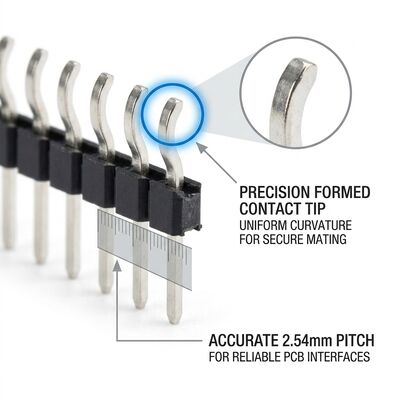

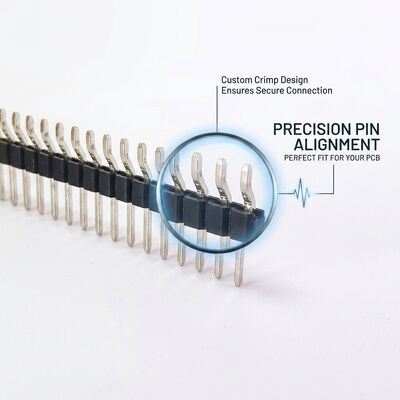

• Konstanter Biegeradius: Alle Pins sind mit einer gleichmäßigen Biegegeometrie geformt, die eine identische elektrische Weglänge und konsistente Impedanzeigenschaften über alle Positionen hinweg gewährleistet
• Zugentlastungsdesign: Der Isolator stützt jeden Pin mechanisch am Biegepunkt und leitet mechanische Belastungen während der Steckkräfte vom Lötübergang weg
• Breite Kompatibilität: Standard-2,54-mm-Rastermaß und 0,64-mm-Quadratstiftquerschnitt, der über die gesamte Biegung beibehalten wird, um die volle Kompatibilität mit Buchsenleisten nach Industriestandard zu gewährleisten
• Kundenspezifische Pinlänge: Sowohl horizontale als auch vertikale Beinlängen können angepasst werden, um spezifische PCB-Stack-up-Anforderungen und Gehäuseabmessungen zu erfüllen

Rechtwinklige einreihige Stiftleisten sind unerlässlich für flache elektronische Baugruppen mit begrenztem vertikalem Spielraum, einschließlich interner Erweiterungssteckverbinder für Laptops, Set-Top-Box-Tuner-Module, Display-Verbindungen für Infotainmentsysteme in Fahrzeugen und Verbindungen für industrielle HMI-Panelplatinen. Diese 90-Grad-Steckverbinder ermöglichen die senkrechte Platinenpaarung in gestapelten PCB-Architekturen, die häufig in kompakten IoT-Gateways, tragbaren medizinischen Monitoren und Handheld-Testgeräten zu finden sind. Die rechtwinklige Ausrichtung erleichtert auch Randkarten-Verbindungsschemata, bei denen die Steckrichtung parallel zur PCB-Oberfläche verläuft, was das Gehäusedesign und die Kabelverwaltung bei Produkten der Unterhaltungselektronik vereinfacht.

Die Produkte werden in antistatischen Trays mit einzelnen Zellentaschen verpackt, die für rechtwinklige Steckverbinder dimensioniert sind, um die Pin-Geometrie während des Transports zu schützen. Für manuelle Handhabungsvorgänge ist auch eine Schlauchverpackung mit Endstopfen erhältlich. Jede Lieferung enthält ein Konformitätszertifikat, das die lotsspezifischen Ergebnisse der elektrischen und dimensionalen Inspektion dokumentiert. Für Programme zur Massenproduktion bieten wir kundenspezifische Etikettierung, Barcode-Erstellung und EDI-fähige Versandbenachrichtigungen an, um die Wareneingangskontrolle und die Lagerverwaltungsprozesse zu optimieren.

Unsere Produktionsstätte arbeitet unter einem nach ISO 9001:2015 zertifizierten Qualitätsmanagementsystem mit umfassender Rückverfolgbarkeit vom Wareneingang der Rohmaterialien bis zum Versand des Fertigprodukts. Jede Produktionscharge wird einer statistischen Prozesskontrolle unterzogen, und ein Konformitätszertifikat ist auf Anfrage erhältlich. Wir unterhalten einen erheblichen Lagerbestand an Standardkonfigurationen, um Just-in-Time-Lieferanforderungen zu unterstützen, und bieten gleichzeitig flexible Anpassungen für spezielle Pinlängen, Beschichtungsoptionen und Verpackungsformate. Ingenieurmuster sind innerhalb von 48 Stunden für Qualifizierungstests erhältlich, und unser technisches Team bietet Anwendungsingenieur-Support, um bei der Auswahl des Steckverbinders und der Optimierung des PCB-Layouts zu helfen. Mit über einem Jahrzehnt Erfahrung in der Steckverbinderherstellung sind wir bestrebt, Verbindungslösungen zu liefern, die die Leistungserwartungen übertreffen und gleichzeitig wettbewerbsfähige Preise für Volumenproduktionsprogramme beibehalten.
