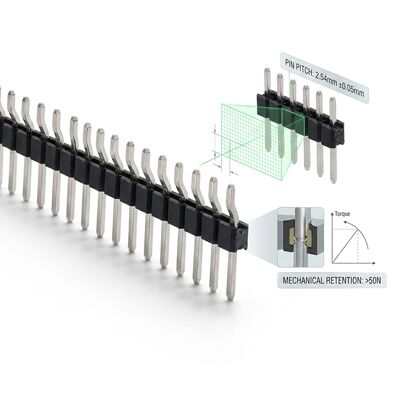

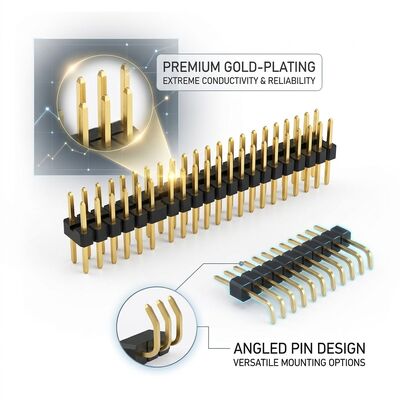

Feine Tonhöhe 1,27 mm Doppelreihe SMT Männliche Pin Header Connector Kompaktes PCB Oberflächenmount Design

Unser Fine Pitch 1,27mm Dual Row SMT Male Pin Header Connector mit kompaktem PCB-Oberflächenmontagedesign stellt eine präzisionsgefertigte Verbindungslösung dar, die für zuverlässige Board-to-Board- und Wire-to-Board-Verbindungen in anspruchsvollen elektronischen Anwendungen entwickelt wurde. Hergestellt aus Hochtemperatur-PA6T-Thermoplast-Isolierung und präzisionsgestanzten Messingkontakten, liefert diese Steckverbinderserie eine konsistente elektrische Leistung über einen breiten Bereich von Betriebsbedingungen. Jeder Steckverbinder durchläuft eine strenge Qualitätskontrolle, einschließlich Messung des Kontaktwiderstands, Prüfung des Isolationswiderstands und Sichtprüfung unter Vergrößerung, um die Konformität mit internationalen Standards zu gewährleisten.

Das Kontaktsystem verwendet hochleitfähige Messinglegierungsstifte mit selektiver Gold- oder Zinnbeschichtung über einer Nickel-Unterlage, was eine überlegene Korrosionsbeständigkeit und zuverlässige Steckzyklen über den Industriestandards hinaus bietet. Unsere automatisierten Montagelinien verwenden Präzisionsstecktechnologie, die eine konsistente Pin-Ausrichtung und Ebenheit gewährleistet, kritische Faktoren für eine erfolgreiche PCB-Montage in der Massenproduktion. Der Isolatorkörper ist aus UL94V-0-zertifiziertem PA6T-Material mit 30% Glasfaserverstärkung geformt und bietet eine außergewöhnliche thermische Stabilität bis zu 105°C Dauerbetriebstemperatur bei gleichzeitiger Beibehaltung der Maßhaltigkeit.

• Ultra-kompakter Footprint: 1,27mm Rastermaß ermöglicht 50% Platzersparnis im Vergleich zu Standard-2,54mm-Rastermaß-Steckverbindern, was hochdichte PCB-Layouts für miniaturisierte Elektronikprodukte ermöglicht
• Präzisions-Mikrokontakte: 0,40mm x 0,40mm quadratischer Pin-Querschnitt mit engen Maßtoleranzen gewährleistet zuverlässiges Stecken mit entsprechenden 1,27mm-Buchsensteckverbindern
• Flaches Design: Isolatorhöhe von 1,5mm über der PCB-Oberfläche ermöglicht schlanke Gehäusedesigns, mit optionalen ultra-flachen Varianten bis zu 1,0mm
• Signalintegrität optimiert: Reduzierte Pinlänge und konsistente Impedanzeigenschaften unterstützen schnelle digitale Signale bis zu 3Gbps in differentiellen Paar-Konfigurationen
• Industrieller Temperaturbereich: Zuverlässiger Betrieb von -55°C bis +125°C, was ihn für Luft- und Raumfahrt-, Tiefbohr- und Automotive-Anwendungen unter der Motorhaube geeignet macht
• Tape-and-Reel Präzision: Taschen-Design mit 0,15mm Positionsgenauigkeit gewährleistet konsistente Pick-and-Place-Leistung bei Platzierungsgeschwindigkeiten von über 20.000 CPH

Fine Pitch 1,27mm Pin-Header sind unerlässlich für die nächste Generation miniaturisierter Elektronik, einschließlich Solid-State-Drive (SSD) Modul-Verbindungen, tragbare Gesundheitsüberwachungsgeräte, Testvorrichtungen für Smartphone-Kameramodule und kompakte FPGA-Mezzanine-Karten. Das reduzierte Rastermaß ermöglicht Verbindungen mit hoher Pin-Anzahl in IoT Edge-Computing-Modulen, tragbaren Spektroskopie-Instrumenten und miniaturisierter Drohnen-Avionik, wo jeder Millimeter PCB-Fläche entscheidend ist. Diese Steckverbinder werden auch zunehmend in 5G-Millimeterwellen-Antennenarray-Kalibrierungsschnittstellen und Phased-Array-Radar-Modul-Verbindungen eingesetzt, die dichte, impedanzkontrollierte Verbindungen erfordern.

Verpackt auf 178mm oder 330mm Rollen mit 16mm breitem geprägtem Trägerband, 500 bis 1000 Stück pro Rolle je nach Pin-Anzahl. Vakuumversiegelt in Feuchtigkeitsbarrierebeuteln mit Trockenmittel, erfüllt MSL 3 Anforderungen. Jedes Rollenetikett enthält einen 2D-Data-Matrix-Code für die automatische Rückverfolgbarkeit, und wir bieten detaillierte Empfehlungen für das Design von Lötstencilschablonen und Richtlinien für das Reflow-Profil, um die Optimierung der Erstbestückungs-Ausbeute zu gewährleisten.

Unsere Produktionsstätte arbeitet unter einem ISO 9001:2015 zertifizierten Qualitätsmanagementsystem mit umfassender Rückverfolgbarkeit vom Wareneingang bis zum Versand des Fertigprodukts. Jede Produktionscharge wird einer statistischen Prozesskontrolle unterzogen, und ein Konformitätszertifikat ist auf Anfrage erhältlich. Wir unterhalten einen erheblichen Lagerbestand an Standardkonfigurationen, um Just-in-Time-Lieferanforderungen zu unterstützen, und bieten gleichzeitig flexible Anpassungen für spezielle Pinlängen, Beschichtungsoptionen und Verpackungsformate. Ingenieurmuster sind innerhalb von 48 Stunden für Qualifizierungstests verfügbar, und unser technisches Team bietet Anwendungsingenieur-Support, um bei der Auswahl des Steckverbinders und der Optimierung des PCB-Layouts zu helfen. Mit über einem Jahrzehnt Erfahrung in der Steckverbinderfertigung sind wir bestrebt, Verbindungslösungen zu liefern, die die Leistungserwartungen übertreffen und gleichzeitig wettbewerbsfähige Preise für Volumenproduktionsprogramme beibehalten.
