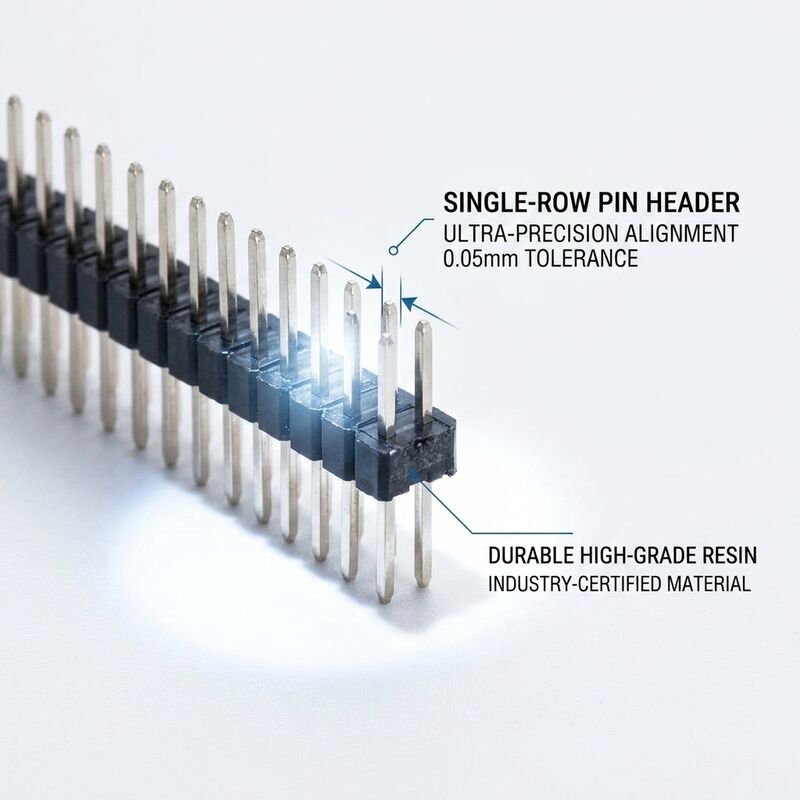

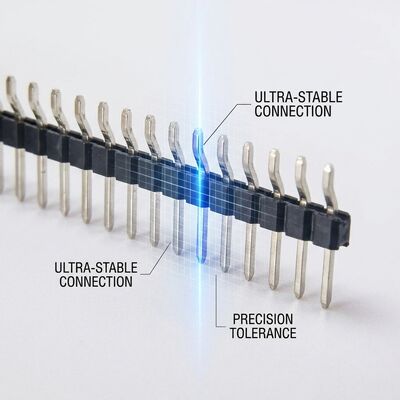

Oberflächenmontage Einzelreihe Stiftleistenstecker 2,54 mm Rastermaß SMT-Leiterplattenmontage

Unser Oberflächenmontage-Einreihiger-Steckverbinder mit 2,54 mm Rastermaß für SMT-Leiterplatten stellt eine präzisionsgefertigte Verbindungslösung dar, die für zuverlässige Board-to-Board- und Wire-to-Board-Verbindungen in anspruchsvollen elektronischen Anwendungen entwickelt wurde. Hergestellt aus Hochtemperatur-PA6T-Thermoplast-Isolierung und präzisionsgestanzten Messingkontakten liefert diese Steckverbinderreihe eine konsistente elektrische Leistung über einen breiten Bereich von Betriebsbedingungen. Jeder Steckverbinder durchläuft eine strenge Qualitätsprüfung, einschließlich Messung des Kontaktwiderstands, Prüfung des Isolationswiderstands und Sichtprüfung unter Vergrößerung, um die Konformität mit internationalen Standards zu gewährleisten.

Das Kontaktsystem verwendet hochleitfähige Messinglegierungsstifte mit selektiver Gold- oder Verzinnung über einer Nickel-Unterlage, was eine überlegene Korrosionsbeständigkeit und zuverlässige Steckzyklen über den Industriestandards hinaus bietet. Unsere automatisierten Montagelinien setzen Präzisions-Einsetztechnologie ein, die eine konsistente Pin-Ausrichtung und Koplanarität gewährleistet, kritische Faktoren für eine erfolgreiche Leiterplattenmontage in der Massenproduktion. Der Isolator ist aus UL94V-0-zertifiziertem PA6T-Material mit 30% Glasfaserverstärkung geformt, was eine außergewöhnliche thermische Stabilität bis zu einer Dauerbetriebstemperatur von 105°C bietet und gleichzeitig die Maßhaltigkeit beibehält.

• Reflow-Lötkompatibel: Entwickelt für Standard-bleifreie Reflow-Lötprofile mit einer Spitzentemperaturtoleranz von bis zu 260°C, kompatibel mit SAC305- und SN100C-Lötpasten
• Gull-Wing-Anschlussdesign: Flache Lötanschlussenden mit optimierten Footprint-Abmessungen gewährleisten eine zuverlässige Lötstellenbildung und erleichtern die automatische optische Inspektion nach dem Reflow-Löten
• Tape-and-Reel-Verpackung: Erhältlich auf Standardrollen mit 330 mm Durchmesser und 16 mm oder 24 mm breitem Trägerband für nahtlose Integration mit Pick-and-Place-Geräten
• Kapton-Tape-Aufnahme-Pad: Flache Isolatoroberseite mit Hochtemperatur-Kapton-Klebebandpad ermöglicht zuverlässiges Aufnehmen mit Vakuumdüse während der automatischen Platzierung
• Koplanarität kontrolliert: Lötanschluss-Koplanarität innerhalb von 0,10 mm über alle Positionen gehalten, um Unterbrechungen und Kurzschlüsse während des Reflow-Lötens zu verhindern
• Mixed-Technology-kompatibel: Kann zusammen mit Through-Hole-Komponenten in Mixed-Technology-Leiterplattendesigns verwendet werden, die durch Dual-Wave- oder intrusive Reflow-Lötverfahren verarbeitet werden

Einreihige SMT-Stiftleisten sind die bevorzugte Verbindungslösung für hochvolumige Leiterplattenbaugruppen, bei denen die Durchgangsfertigung nicht kosteneffektiv ist, einschließlich Motherboards für Unterhaltungselektronik, Steuerungsmodule für LED-Beleuchtung, Smart-Home-IoT-Sensor-Knoten und Docking-Steckverbinder für Wearables. Die Oberflächenmontagekonfiguration eliminiert die Notwendigkeit von sekundären Wellenlötoperationen in überwiegend SMT-Montagelinien, wodurch die Fertigungszykluszeit und die Prozesskomplexität reduziert werden. Diese Steckverbinder werden auch häufig in miniaturisierten medizinischen Geräten wie kontinuierlichen Glukosemessgeräten und Hörgeräteprogrammierern eingesetzt, bei denen der Platz auf der Leiterplatte begrenzt ist und die vertikale Freigabe eine Platzierung auf der Oberseite ermöglicht.

Standardverpackung auf 330-mm-Rollen mit 16 mm breitem leitfähigem Trägerband, 400 oder 800 Stück pro Rolle je nach Pin-Anzahl. Rollen werden in feuchtigkeitsbeständigen Beuteln mit Trockenmittel und Feuchtigkeitsindikatorkarten vakuumversiegelt. Jede Rolle trägt ein eindeutiges serialisiertes Etikett mit Teilenummer, Menge, Datumscode und Chargennummer für vollständige Rückverfolgbarkeit. Kundenspezifische Rollenmengen für Kanban-Inventarsysteme und spezifische Dokumentation für Pick-and-Place-Maschinen sind auf Anfrage erhältlich.

Unsere Produktionsstätte arbeitet unter einem ISO 9001:2015 zertifizierten Qualitätsmanagementsystem mit umfassender Rückverfolgbarkeit vom Wareneingang bis zum Versand des Fertigprodukts. Jede Produktionscharge wird einer statistischen Prozesskontrolle unterzogen, und ein Konformitätszertifikat ist auf Anfrage erhältlich. Wir unterhalten einen erheblichen Lagerbestand an Standardkonfigurationen, um Just-in-Time-Lieferanforderungen zu unterstützen, und bieten gleichzeitig flexible Anpassungen für spezielle Pinlängen, Beschichtungsoptionen und Verpackungsformate. Ingenieurmuster sind innerhalb von 48 Stunden für Qualifizierungstests erhältlich, und unser technisches Team bietet Anwendungsingenieur-Support zur Unterstützung bei der Auswahl von Steckverbindern und der Optimierung des Leiterplattendesigns. Mit über einem Jahrzehnt Erfahrung in der Steckverbinderfertigung sind wir bestrebt, Verbindungslösungen zu liefern, die die Leistungserwartungen übertreffen und gleichzeitig wettbewerbsfähige Preise für Volumenproduktionsprogramme beibehalten.
